湖南大学二维材料团队在多相二维超薄CoSe纳米片的合成领域取得重要进展

来源：CBG资讯

近日，加州大学洛杉矶分校段镶锋教授和湖南大学段曦东教授合作领导的二维材料团队在多相二维超薄CoSe纳米片的合成领域取得重要进展。相关研究成果以题为“Phase-Tunable Synthesis of Ultrathin Layered Tetragonal CoSe and Nonlayered Hexagonal CoSe Nanoplates”的研究论文发表在材料领域顶级期刊Advanced Materials（影响因子为25.809，DOI: 10.1002/adma.201900901）。

由于特殊的物理性质（例如电荷密度波、磁性、催化和超导性）和重要潜在应用，金属性质的二维（2D）过渡金属二硫化物（MTMD）近来引起了广泛的关注。例如，有研究表明多相的TMDs在析氢催化反应和能量储存方面具有很大的潜在应用价值。为具有多相结构的二维材料提供控制物相的有效的合成方法并研究不同相的物理性能具有重要的意义，已成为2D材料研究领域的重要主题。为了探索具有潜能的多相二维材料，最近关于多相过渡金属硫化物的合成和性能的研究逐渐被报道。

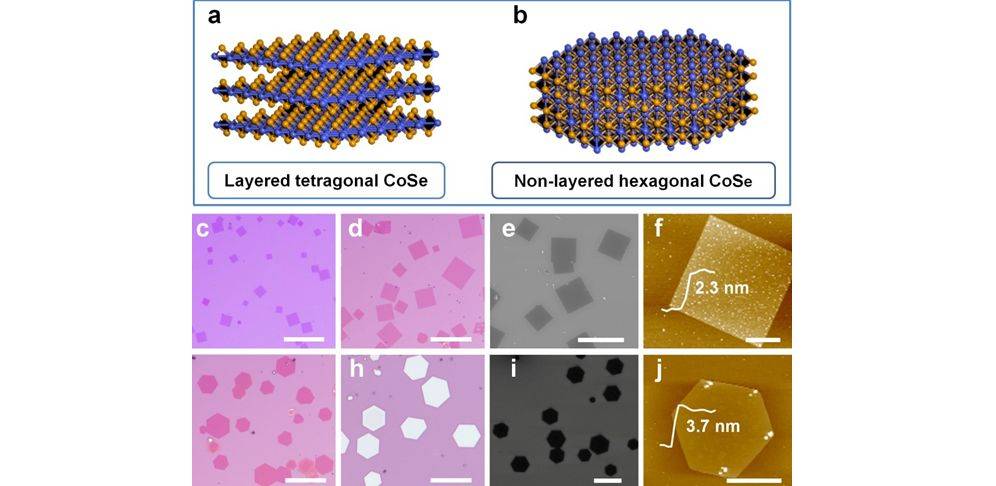

四方相的一硒化钴是层状结构，有铁磁性，并且居里温度接近10 K。而六方相的硒化钴是非层状结构。众所周知，由于内在的三维结构，合成二维的非层状材料是十分困难的。而控制合成条件调节二维硒化钴材料的物相也是一大挑战。最近段曦东教授团队通过控制化学气相沉积方法的合成参数成功合成了不同厚度的超薄层状的四方和非层状的六方相CoSe纳米片。四方的CoSe纳米片最薄可达2.3 nm，六方的CoSe纳米片最薄可达3.7 nm。研究表明四方和六方的CoSe纳米片均表现为金属性质。进一步研究表明，四方和六方的CoSe纳米片均具有较高的且厚度可调的电导率和击穿电流。六方的CoSe纳米片最高电导率可达6.6×105 S m−1，击穿电流可达到3.9×107 A/cm2。四方的CoSe纳米片具有稍低的电导率，可达8.2×104 S m−1。此外，该团队又通过制备Hall器件研究表明，四方的CoSe纳米片具有角度相关的磁阻和弱的反局域化效应。该团队CVD生长的二维超薄四方和六方的CoSe纳米片不仅丰富了二维家族，也可能为多相二维材料在原子规模上的调控提供了范例。

湖南大学化学化工学院段曦东教授和加州大学洛杉矶分校段镶峰教授为通讯作者，博士研究生马惠芳为第一作者，博士后万众为共同第一作者。该研究得到了国家自然科学基金项目和交叉学科平台建设-纳米科技实验室支持项目等项目的支持。
