高效非晶合金析氢反应催化剂

来源：中国高科技

图片来源：非晶中国大数据库

氢气具有极高的比能量，燃烧产物只有水，因此被视为清洁能源载体。电解水，即将水电解生成氢气和氧气，是一种清洁的产氢方式。为了促进电解水析氢反应（2H+ + 2e− → H2）的进行，在较低的过电位下实现较高的反应速率，常需要使用高效的催化剂。在酸性条件下，Pt和Ir等铂系金属是最有效的析氢反应催化剂。为了更有效地使用Pt和Ir等铂系金属，人们提出了两种主要的策略：1、降低贵金属催化材料的维度以提高比表面积；2、将贵金属与非贵金属元素制成合金以减少贵金属的用量。虽然将这两种策略结合起来更有希望获得活性更高、贵金属使用量更低的的催化材料，但以非贵金属元素为主的合金催化剂很可能在酸性条件下因腐蚀而导致稳定性不足。

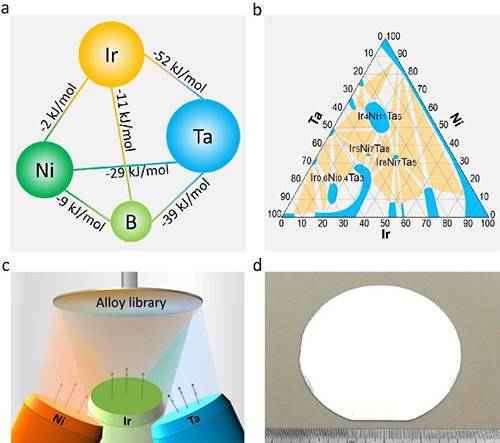

非晶合金（又称金属玻璃）是一类新型的多组元合金材料，具有独特的无序原子结构。与各原子处于平衡位置的晶体材料不同，亚稳态的非晶合金表现出许多优异的力学和物理化学特性，吸引了材料科学和凝聚态物理等多个领域的广泛关注。中国科学院物理研究所柳延辉、汪卫华团队近期在非晶合金领域引入材料基因工程理念，发展了独特的高通量实验方法，实现了非晶合金新材料的高效探索，成功研制出Ir-Ni-Ta高温非晶合金新材料体系[Nature, 99, 569 (2019)]。这一新材料体系除了表现出优异的力学性能，也蕴含了丰富的功能特性，例如，Ir-Ni-Ta非晶合金具有强耐蚀的特点，可在王水中浸泡数月而不被腐蚀。

近日，该团队进一步开展了Ir-Ni-Ta非晶合金催化性能的研究，该团队博士生王子鉴在柳延辉研究员、汪卫华研究员和西南石油大学葛性波副教授的共同指导下，通过离子束溅射沉积方法制备了Ir25Ni33Ta42非晶合金薄膜，测试了Ir-Ni-Ta这一新材料体系在酸性条件下的析氢反应催化性能。

Ir25Ni33Ta42非晶合金薄膜的厚度为15 nm，贵金属Ir的负载量约为8.14 μg cm-2。值得指出的是，该薄膜的表面呈现出接近原子级别的平整度，这对于评价材料的本证催化活性极为重要。在0.5 M H2SO4环境下，该Ir25Ni33Ta42非晶合金薄膜仅需99 mV的过电位即可驱动10 mA cm-2的电流密度。虽然这一数值高于同样条件下的Pt（46 mV）和Ir（59 mV）薄膜的过电位，却远低于如CoP（202 mV）等磷化物薄膜的过电位。Ir25Ni33Ta42非晶合金薄膜的塔菲尔斜率为35 mV dec-1，与Pt（28 mV dec-1）和Ir（30 mV dec-1）薄膜的相近。在1000次循环伏安扫描后，Ir25Ni33Ta42非晶合金薄膜的催化活性并未发生变化；在10 mA cm-2的恒定电流密度下检测过电位的变化，经过10小时的测试，其过电位的增加仅为50 mV。与之相比，Pt和Ir薄膜在10小时测试后过电位的增加则分别高达250和200 mV。这说明Ir25Ni33Ta42非晶合金薄膜具有比Pt和Ir更高的催化稳定性。

和已报道的非晶合金催化剂相比， Ir25Ni33Ta42非晶合金薄膜兼具较低的过电位和塔菲尔斜率。尤为重要的是，其催化活性其并非来源于复杂的表面结构或高的贵金属负载量，而是本证性能。计算表明，Ir25Ni33Ta42非晶合金在单位时间单个活性位点上生成的氢气分子的数目要远高于过渡金属硫化物和磷化物，并且可以和其他含贵金属的催化剂相媲美。Ir25Ni33Ta42非晶合金的优异催化性能主要归因于其合金体系和非晶态结构。这项工作不仅为析氢反应催化材料提供了一个新体系，还有助于设计开发用于其他异相催化反应的多元合金。

该研究工作得到了国家杰出青年科学基金（51825104）、中科院百人计划、国家青年千人计划、中国科学院前沿科学重点研究项目（QYZDY-SSW-JSC017）、中国科学院战略重点研究计划（XDB30000000）、国家重点研究开发项目（2018YFA0703601）和国家自然科学基金项目（11790291， 61888102）的支持。

相关研究成果最近在线发表于Advanced Materials。文章链接：https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.201906384?af=R。

（中科院物理所供稿）
