研究发现阴离子调控氧化铬异质界面的交换耦合

　　氧化铬（Cr2O3）是一类典型的磁电耦合反铁磁材料，具有六方晶格结构。它的反铁磁聂耳温度超过室温，可与通用的CMOS电路兼容，且它的绝缘特性也使其可用于磁隧道结的隔离层等。近些年，研究人员在氧化铬和铁磁性金属的界面层观测到受电压调控的交换偏置，这一现象是制备非易失性存储单元和逻辑处理器的基础，激发了人们对该材料的研究热情。氧化铬被认为是实现电场调控自旋电子学器件的候选材料之一。本征的氧化铬在其表面存在未饱和的自旋，产生非常弱的净磁矩。然而，它的聂耳矢量较难受到磁场的直接作用，因而实现双场（磁场和电场）调控极为困难。较多研究均集中在利用具有铁磁性的过渡金属阳离子掺杂来增强氧化铬的铁磁性。这种方法不仅会使氧化铬受到化学应力而改变磁各向异性和磁电耦合系数，而且可能会改变铬离子的化学价态引起自旋态转化。因此，寻找新的高效调控手段来改变氧化物的磁基态是研究的努力方向。

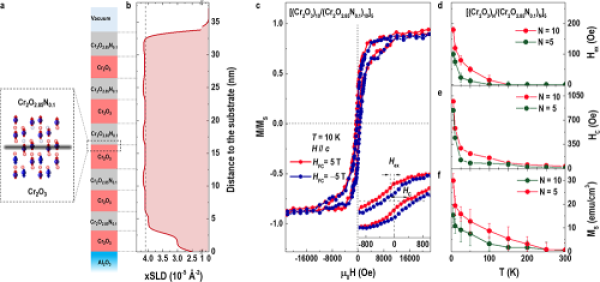

　　近日，中国科学院物理研究所/北京凝聚态物理国家研究中心特聘研究员郭尔佳指导博士研究生林珊，与研究员金奎娟、谷林和副研究员张庆华，以及中科院宁波材料技术与工程研究所研究员杨洪新等合作，利用原位活性氮原子源辅助脉冲激光沉积技术，实现了高精度可控氮离子掺杂的Cr2O3-1.5δNδ 外延单晶薄膜。X射线光电子能谱、电子能量损失谱以及二次离子质谱均证明了氮离子可以高效可控的掺杂进入Cr2O3-1.5δNδ薄膜中。研究人员运用非线性光学二次谐波、X射线衍射及扫描透射电镜，观测到随着氮离子浓度的增加，Cr2O3-1.5δNδ薄膜的晶体结构由三角晶格（）变为四方晶格（4mm）。同时，掺氮后的Cr2O3-1.5δNδ薄膜也从反铁磁体转变为铁磁体，其居里温度接近室温。该实验结果与第一性原理计算的结果高度吻合。科研人员应用高精度薄膜制备技术控制氮原子源的闭合，生长了Cr2O3（五原胞层）/Cr2O3-1.5δNδ （五原胞层）反铁磁/铁磁超晶格，并观测到近200 Oe的交换偏置。当掺氮含量（δ）继续进一步增加超过1时，Cr2O3-1.5δNδ薄膜将从铁磁性转变为反铁磁性。这是由于本征的CrN薄膜的基态与Cr2O3薄膜相同，具有反铁磁特性（《反铁磁金属氮化铬超薄膜的电子态相变研究》）。该研究实现了氧化物薄膜中高效可控的阴离子掺杂，利用活性离子源可对氮离子掺杂，也可用于其他阴离子（如F-和Cl-）和惰性气体原子（He和Ne）的可控掺杂，为后续开展“功能氧化物阴离子工程”（Anion-Engineering in Functional Oxides）奠定了研究基础。这一工作为改变或提高本征氧化物的基本物性和实用功能性提出了可行的方案，使原位掺杂阴离子成为氧化物中一个新的可调自由度。相关研究成果以Exchange Coupling in Synthetic Anion-Engineered Chromia Heterostructures为题，发表在Advanced Functional Materials上。

　　研究工作得到重点研发计划青年项目、国家自然科学基金、北京市科技新星计划、北京市自然科学基金、中科院等的资助，并获得物理所在高分辨透射电镜测量方面以及上海大学与新加坡国立大学在X射线吸收谱测量方面的支持。

　　论文链接

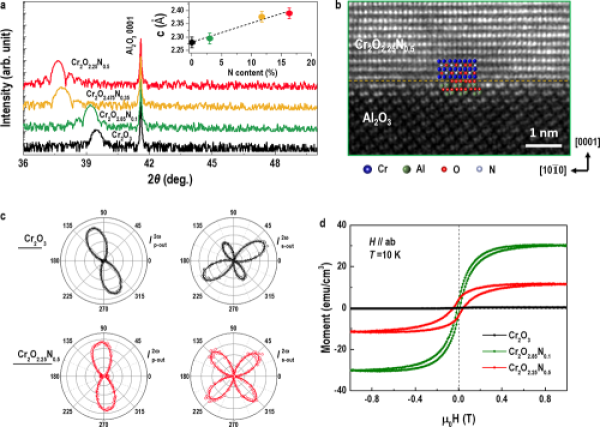

　　图1.a、随氮离子掺杂含量增加，Cr2O3-1.5δNδ薄膜的面外晶格常数逐渐增加；b、Cr2O3-1.5δNδ薄膜的高分辨透射电镜显示清晰界面和良好外延关系；c、光学二次谐波证明掺氮后，Cr2O3-1.5δNδ薄膜的晶体对称性由三角晶格（）变为四方晶格（4mm）；d、M-H磁性测量显示Cr2O3-1.5δNδ薄膜具有典型铁磁性特征
