SCMs：一种具有大双折射和大倍频响应的新型无金属紫外磷酸盐非线性光学晶体

来源：中国科学材料

[PO4]3−具有较小的微观二阶极化率和极化各向异性，这往往导致磷酸盐具有较小的倍频效应和双折射率。近日，中科院福建物构所叶宁研究员和罗敏副研究员等人在SCIENCE CHINA Materials发表研究论文，采用溶液蒸发法设计并合成了新型非中心对称磷酸盐[C(NH2)3]3PO4·2H2O。无金属离子的[C(NH2)3]3PO4·2H2O由平面共轭胍阳离子和磷酸根四面体组成，并通过氢键连接形成三维网络。

图1 [C(NH2)3]3PO4·2H2O的结构。

物理性能测量表明，与大多数报道的紫外非线性光学材料中的磷酸盐相比，标题化合物显示出更大的双折射(0.055@546.1 nm)和大倍频响应(1.5 × KDP)。

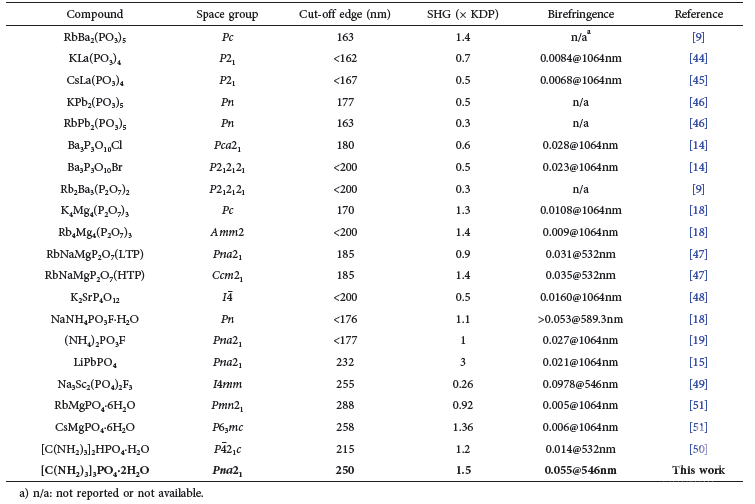

表1 紫外磷酸盐非线性光学晶体的光学性质比较

此外，第一性原理计算表明，π共轭的平面[C(NH2)3]+阳离子和[PO4]3−基团是其优异的线性和非线性光学特性的来源。

相关结果最近发表于Science China Materials, 2020, 10.1007/s40843-020-1604-0。
