研究进展：规整窄带隙聚合物受体助力高效全聚合物太阳能电池研究进展：

来源：今日新材料

聚合物太阳能电池（PSCs）因具有质轻、柔性以及可大面积印刷制备等优点而备受学术界和产业界的广泛关注。

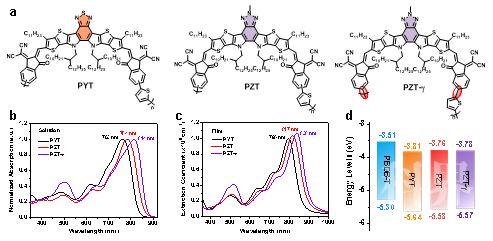

香港城市大学任广禹（Alex Jen）教授研究团队设计并合成了基于弱缺电子单元-苯并三氮唑（BTz）稠环中心核的窄带隙聚合物受体PZT。为解决PZT的异构问题，作者采用重结晶方法得到高纯的IC-Br-γ，继而通过典型的Stille偶联缩聚反应获得了区域规整的PZT (PZT-γ)。为深入探索规整控制和结构调整对聚合物光电性质和光伏性能的影响，该工作系统比较了PZT，PZT-γ以及已报道的基于苯并噻二唑（BT）高效聚合物PYT三种受体，建立了清晰的结构-性能关系。研究发现：相较于PYT，PZT的光学吸收红移，最低未占用分子轨道 (LUMO)能级上升；而规整控制促使PZT-γ的吸收进一步红移，并且分子主链方向的堆积增强。最终，基于PZT-γ的all-PSCs取得了高达24.7mA/cm2的短路电流密度和低至0.51eV的能量损失，其PCE跃至15.8% （当前报道的all-PSCs的效率最高值），显著高于基于PYT (PCE = 12.9%)和PZT (PCE = 14.5%)的器件效率。该研究为开发高效聚合物受体材料提供了新的思路和方向。

文献链接：

https://pubs.acs.org/doi/10.1021/jacs.0c12527

原文链接：

http://www.cailiaoniu.com/218159.html
