来源：知社学术圈
近期，北京航空航天大学化学学院孙艳明教授和上海交通大学刘烽教授合作，在Nature Communications 上发表题为“Optimized active layer morphology toward efficient and polymer batch insensitive organic solar cells”的研究论文，报道了一种对聚合物批次不敏感的高性能有机太阳能电池的制备方法。

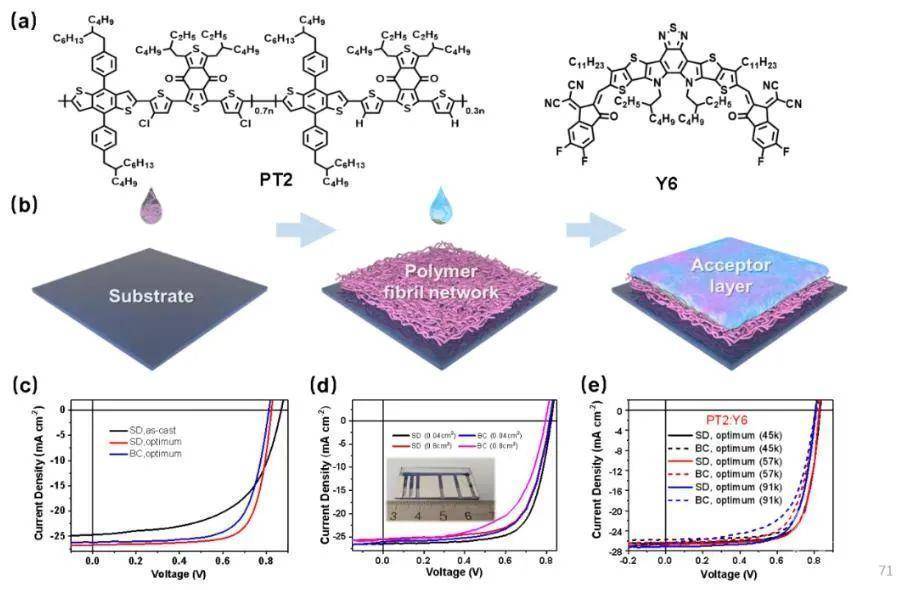

图1：(a) PT2与Y6的分子式; (b) 逐层沉积法制备流程示意图；(c) 逐层沉积法（SD）与旋涂法（BC）制备的有机太阳能J-V特性曲线; (d) 缝模印刷法制备的大面积有机太阳能J-V特性曲线；（d）基于批次PT2的SD和BC有机太阳能的J-V特性曲线。
在本研究中，作者结合他们前期提出的“纤维网络策略（FNS）”与逐层沉积法（SD），实现了对活性层形貌的有效控制，成功制备了大面积且对聚合物批次不敏感的高效率有机太阳能电池。PT2给体聚合物先形成纤维网络薄膜，然后Y6受体小分子扩散到到纤维网络中，从而形成理想的给受体互穿网络形貌。逐层沉积法制备的有机太阳能电池光电转换效率高达16.5％（中国计量院认证效率为16.1%）。作者利用狭缝涂布法制备了大面积SD器件，当器件有效面积为0.8 cm2时，光电转换效率为14.6％。此外，作者发现相比较于直接旋涂法，FNS-SD方法提高了PT2聚合物的结晶性，减弱了PT2和Y6间相互作用，可以更有效调控活性层形貌，且形貌对聚合物批次不敏感，基于不同聚合物批次的有机光伏器件效率均高于16%。FNS-SD方法制备的太阳能电池器件对聚合物批次呈现出较高的耐受性，从而解决了有机太阳能电池中聚合物存在的批次性差异难题。这一策略为有机太阳能电池的产业化提供了重要技术支撑。
来源：zhishexueshuquan 知社学术圈
原文链接：https://mp.weixin.qq.com/s?__biz=MzIwMjk1OTc2MA==&mid=2247504026&idx=3&sn=7b4885cae0a13fd56128f1244dea973c&chksm=96d42e65a1a3a7738422341c97f6a50119209c935da81f4466965d44b8168612706106105875#rd
版权声明：除非特别注明，本站所载内容来源于互联网、微信公众号等公开渠道，不代表本站观点，仅供参考、交流、公益传播之目的。转载的稿件版权归原作者或机构所有，如有侵权，请联系删除。
电话：（010）86409582
邮箱：kejie@scimall.org.cn
