长寿命有机室温磷光(RTP)材料因其优异的性能和应用前景而备受关注。目前新型RTP材料的开发主要是通过合成新的发色团分子，然后再通过结晶工程来实现。然而，新发色团分子的合成和结晶材料的制备都存在巨大挑战。
近日，重庆理工大学杨朝龙教授和南洋理工大学赵彦利教授等人在SCIENCE CHINA Materials发表研究论文，利用醋酸乙烯酯和丙烯酸的共聚物作为基质，将有机发色团分子掺杂到基质中，制备了一系列余辉颜色不同的动态刺激响应长寿命RTP材料。通过紫外光辐照，可以在10秒内观察到RTP从无到有的增强过程。以P2-M2薄膜为例，辐照后其磷光强度、寿命、余辉亮度和量子产率分别提升了155、262、414和8倍。这种独特的光物理现象归因于聚合物基质在紫外光照射下的耗氧特性。同时，我们探索了这些刺激响应RTP材料在信息存储领域的潜在应用。

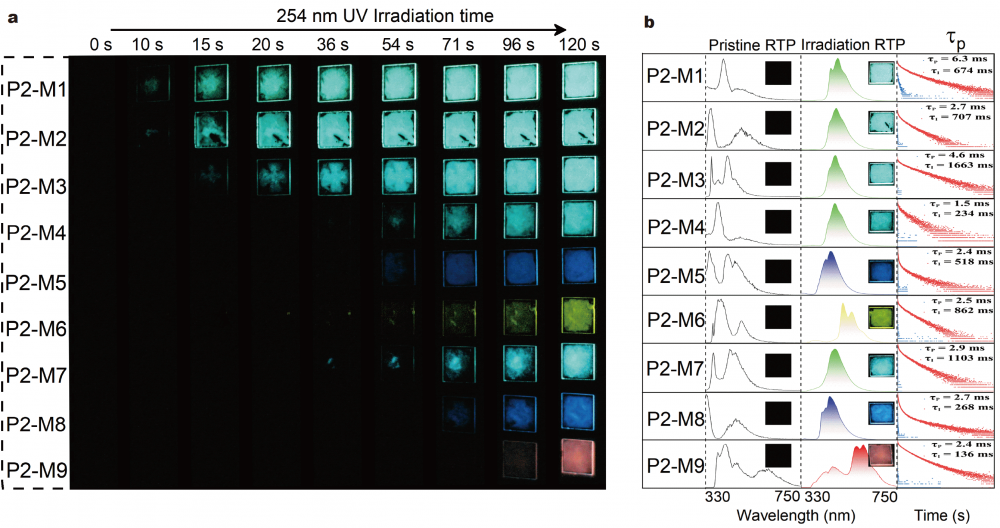

图1 薄膜辐照后其磷光强度、寿命、余辉亮度和量子产率的变化。
本工作为制备简便、成本低和普适性高的小分子掺杂聚合物RTP体系提供了一种新策略。
文章信息
来源：中国科学材料
原文链接：http://mp.weixin.qq.com/s?__biz=MzAwMDc0OTAzOQ==&mid=2651216830&idx=1&sn=35fafd2fe63c17be4f33cb3eb16f6a2e
版权声明：除非特别注明，本站所载内容来源于互联网、微信公众号等公开渠道，不代表本站观点，仅供参考、交流、公益传播之目的。转载的稿件版权归原作者或机构所有，如有侵权，请联系删除。
电话：（010）86409582
邮箱：kejie@scimall.org.cn
